Image format

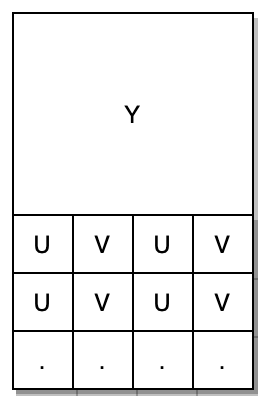

NV12

YUV420 plannar format을 의미합니다.

4:1 즉, Y 4개가 하나의 U와 하나의 V를 사용해서 pixel을 구성합니다.



NV21은 UV의 순서로 interleaving 된 것이 아니라, VU의 순서로 interleaving 된 format 입니다.

위와 같이 Y가 따로 별도의 plane으로 관리되기에 위와같은 format을 plannar format이라고 합니다.

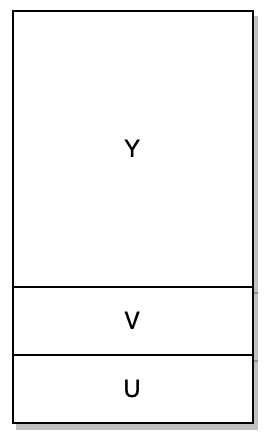

YV12

YV12는 YUV420 plannar format의 일종이며, Y와 U, 그리고 V가 모두 서로 다른 plane으로 구분되어 저장됩니다.

IMC1 format은 YV12와 동일한 형태입니다만 U와 V의 사이에 그리고 U와 V의 우측에 padding이 들어갈 수 있습니다.

IMC3는 위 YV12와 동일한 포맷이며, U와 V의 위치가 다릅니다. U의 우측와 V의 우측에 padding이 들어간 형태입니다.

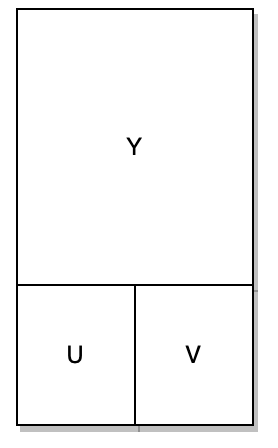

IMC2



IMC2의 경우 U와 V가 위와 같이 하나의 plane 상에 위와 같이 배치된 format입니다.

IMC4 format은 U와 V의 위치가 다른 format 입니다.

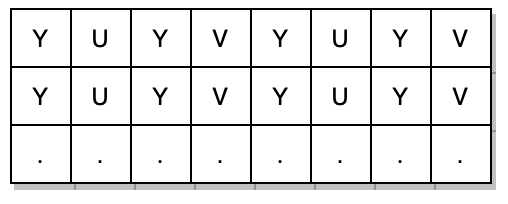

YUYV

YUYV는 Y 2개가 하나의 U와 V를 가지고 픽셀을 구성합니다. 다음과 같이 YUV가 interleaving 된 형태 입니다. 이러한 형태를 'packed format'이라고 부릅니다.



AYUV

4:4:4 format이며,

V0 U0 Y0 A0    V1 U1 Y1 A1 .... 와 같은식으로 배치된 포맷입니다.





YUY2 / UYVY

4:2:2 format 입니다.

YUY2의 경우

Y U Y V    Y U Y V .. 의 형태로 배치됩니다.



UYVY는 다음과 같이 배치됩니다.

U Y V Y    U Y V Y ...
