1. Introduction

1.1. terminologies

¡ element

filter element
S/W module
pipeline의 구성요소

¡ bin

a set of element
sub pipeline

¡ pipeline

a set of element
element들 혹은 bin 형태의 element를 지닐 수 있음

¡ bus

pipeline은 기본적으로 bus를 지님
pipeline의 bus를 get 하고 여기에 callback을 등록하면, 메시지를 받을 수 있음
u EOS 등의 stream message 등을 application에서 받을 수 있음

¡ Pads and capabilities

 . +-----------+          +-------------+
   |     +-----+          +------+      |
   | src | src |    ----  | sink | sink |
   |     +-----+          +------+      |
   +-----------+          +-------------+

pad link

¡ gst_element_link_pads (source, "src", demux, "sink");

¡ Request pad

. element는 request pad들을 지님
. 자동으로 생성되는 pad는 아니고 on demand에서 생성됨
. teeing 시 혹은 multiplexing/aggregation 시 유용

1.2. Advanced GStreamer concepts

. application-pipeline interaction using dynamic parameters and interfaces

. threading and threaded pipelines

. scheduling and clocks (and synchronization)

1.3. Higher-level interfraces for GStreamer applications

. autopluggers

. playbin

¡ playbin
¡ uridecodebin
¡ decodebin

2. automatic detection of pipieline

¡ autoplugging

: high-quality autopluggers

¡ typefinding

¡ capabilities as a way for elements

: 이전 chapter에서 다룬 내용

¡ Media stream type detection

first need to detect the stream type

Typefinding

During this period, it will provide data to all plugins

that implement a typefinder

stream의 recognization 시 signal 발생

¡ how to use the typefind element

gst_bin_add_many (GST_BIN (pipeline), srcelem, typefind, fakesink, NULL);

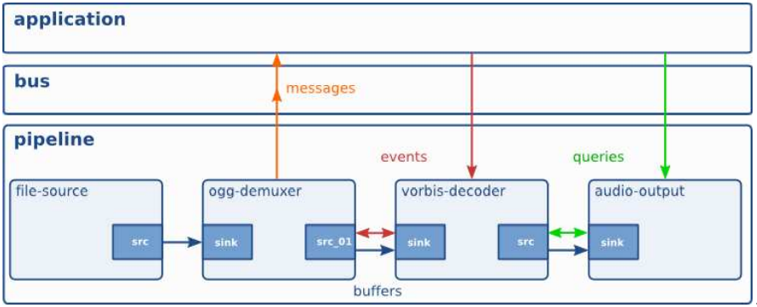

2.1. Communication

¡ buffers

source -> sink

¡ events

app에서 보내던가, element간 보냄
event 방향
- u upstream
- u downstream
  - data flow에 sync.

¡ messages

element가 pipeline의 message bus에 post함

¡ queries

app이 duration등의 정보를 요청

3. Initializing GStreamer

4. Elements

5. Bins

5.1. bins manages states of their children

¡ bin에서 gst_element_set_state

모든 contained element들에 대해 상태 천이 유도
bin은 sink element부터 source까지 상태 천이를 수행함

¡ 동작중인 pipeline에 elem 추가 시,

pad-added signal callback 내에서 state는 자동으로 변경되지 않음
target의 state를 설정해야 함

gst_element_set_state

gst_elemt_sync_state_with_parent

6. Bus

¡ message 전달

streaming threads --> app 으로의 message 전달

¡ bus

모든 pipeline은 bus가 있음

app에서는 message를 처리할 message handler를 준비해야 함

¡ message handler는

GObject의 signal handler와 비슷함
mainloop에서 주기적으로 message를 check하고 처리

¡ main loop check callback등록

gst_bus_add_watch
gst_bus_add_signal_watch

를 통해 message를 main loop에서 check 할 수 있음

6.1. Message typs

¡ pre-defined message types

error
EOS
tags

stream에서 찾은 metadata를 emit함

state-changes
buffering

network-stream의 caching 중에 발생

element messages

특정 element에 속하는 특별한 message들 임

application-specific messages

7. Pads and capabilities

¡ pad의 properties

2개 존재

source와 sink pad

¡ dynamic pads

pad의 생성이 element의 생성때 함께 이뤄지지 않는 pad임

Ogg의 경우 Ogg strearm을 읽고 난 후 dynamic pad를 생성함

이런 경우, gst-inspect를 oggdemux를 돌리면,

한개의 sink pad만 있다고 나옴

다른 pad는 dormant

exists: Sometimes property

¡ dynamic pipeline의 생성 시 반드시 고려해야 함

signal handler를 attach하여

element가 새로운 pad의 생성 시 알림을 받을 수 있음

새로운 pad는 sometimes pad template에서 생성됨)

cb_new_pad(...) {
    ...
    name = gst_pad_get_name (pad);
    g_free (name);

    /* here, you would setup a new pad link for the newly created pad */
    ....
}

demux = gst_element_factory_make ("oggdemux", "demuxer");


/* listen for newly created pads */
g_signal_connect (demux, "pad-added", G_CALLBACK (cb_new_pad), NULL);

이런 식으로 pad를 생성하는 경우는 흔한 경우가 아님

이 경우 반드시 newly-added elem에 대해 pipeline의 state(즉, target state)로

elem의 state를 manually set 해야 함 (gst_element_set_state)

7.1.1. Request pads

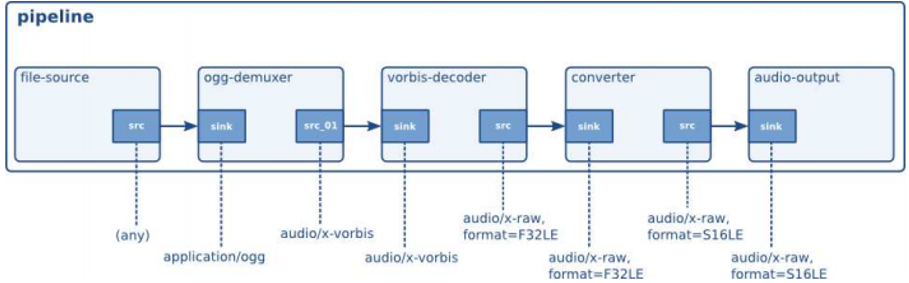

7.2. Capabilities of a pad

A pad’s capabilities are described in a GstCaps

¡ negotiated pad

: capability set을 지님

¡ unnegotiated pad 혹은 pad template은

: 지닐 수도 있고 아닐 수도 있음

¡ gst-inspect vorbisdec

Pad Templates:

SRC template: ’src’

Availability: Always

Capabilities:

audio/x-raw

format: F32LE

rate: [ 1, 2147483647 ]

channels: [ 1, 256 ]

SINK template: ’sink’

Availability: Always

Capabilities:

audio/x-vorbis

7.2.1. Properties and values

properties로 capabilities의 info를 기술

property는 key/value pair임

7.3. What capabilities are used for

¡ Capabilities (short: caps)

data의 type을 기술함

이는,다음에 사용됨

Autoplugging

Compatibility detection

2개 pad의 link 시 verify를 위함

Metadata

pad의 capability에 대한 meta data read

Filtering

app에서 capability의 제약 시 사용

“filtered caps”를 통해

video size의 제약 등을 수행할 수 있음

7.3.1. Using capabilities for metadata

GstCaps는 GstStructure의 array로 여러 set을 표현

example of how to extract the width and height from a set of fixed video caps

read_video_props (GstCaps *caps) {

GstStructure *str = gst_caps_get_structure (caps, 0);

gst_structure_get_int (str, "width", &width);

...

}

7.3.2. Creating capabilities for filtering

¡ data type forcing

filtered cap을 사용하고자 하는 경우, 이를 통해 type의 제약을 하고자 할때,

GstCaps를 만들고,

GstCaps *caps = caps = gst_caps_new_simple ("video/x-raw",

"format", G_TYPE_STRING, "I420",

"width", G_TYPE_INT, 384,

"height", G_TYPE_INT, 288,

"framerate", GST_TYPE_FRACTION, 25, 1,

NULL);

link_ok = gst_element_link_filtered (element1, element2, caps);

이렇게 하면 2 elem간 data type을 forcing 할 수 있음

더 상세한 cap 제약도 가능함

7.4. Ghost pads

pad가 없는 bin

이 경우 ghost pads가 필요

¡ ghost pad

bin에서의 어떤 elem의 pad임

bin으로부터 바로 access 가능한 pad 임

(UNIX system의 symbolic link 개념과 유사)

ghost pad를 사용하는 bin은 특정 pad를

다른 곳에서 transparently 사용할 수 있도록 사용

  +-----------------------------------------------+
  +------+    +---------------+    +----------+   |
  | sink |----| elem 1        |    | elem 2   |   |
  +------+    +------+  +-----+    +------+   |   |
  |           | sink |  | src |--->| sink |   |   |
  |           +------+  +-----+    +------+---+   |
  |                                               |
  +-----------------------------------------------+

¡ caps negotiation

GstCaps

buffer와 event가 pad간 흐름

버퍼는 GstBuffer이고 이는 reference를 전달하기에 버퍼링에대한 오버헤드는 기본적으로는 없음

u 앱이 주는것 이벤트와 쿼리
u 앱이 받는것 메시지

파이프라인 혹은 빈에 이미 add된 element에 대해서만 link가 가능함

다른 계층에 있는것을 link 하려면 ghost pad를 사용해야함

고스트 패드는 bin 내의 앞단 elem의 sink가 고스트 패드로서 사용됨

해당 elem의 pad로 bin의 ghost pad로 지정

elem은 bin에 added

¡ element states

NULL 리소스 할당 없음

READY 리소스는 할당 단 stream pointer는 zero

PAUSED 버퍼링을 수행 디코더등은 아무일 안함

PLAYING clock이 동작함만 paused와 차이

¡ state 전파

상태는 pipeline 혹은 bin에 적용 시 하위 elements에 보다 propagate

sink 부터 source 순서

sink의 pause로의 상태변화는 src에 flushing error를 야기하여 src가 paused 상태로 변하기 전에 재생이 실질적으로 멈추게됨 (streaming thread를 멈춤)

동작중인 pipeline에 elem 추가 시 pad added signal callback 등에서 state를 원하는 상태로 변경해야함

¡ bin

a container element

¡ query

위치 query와 duration query
- st_element_query_position () and gst_element_query_duration
query는 싱크부터 올라가면서 처리 가능 elem까지 전달됨

8. Position tracking and seeking

9. meta data

¡ stream tag

작곡가명, 곡명 등
GStreamer tagging dydtem으로 획득
GST_MESSAGE_TAG msg에서 획득
여러번 올라오기에 모아서 잘 보여줘야함
gst_tag_list_merge가 보통 사용됨
e GST_TAG_MERGE_PREPEND

¡ strream info

size, resolution, codec name
pad의 caps로 획득

12.2. Tag writing

테그를 파일에도 쓸 수 있음

10. Interfaces

interface는 elem 획득 시 사용

¡ uri의 형태

file:///…
http://...
mms://…

g filename to uri

g uri to filename등의 함수 사용으로 커버팅 가능

gst element make from uri

소스나 싱크 타입에대해 elem 획득 가능 함수

¡ color balance interface

는 여러 plugin들로 구현됨

xvimagesink

Video4Linux element등 포함

¡ Playback tutorial 5: Color Balance

https://gstreamer.freedesktop.org/documentation/tutorials/playback/color-balance.html

Brightness, Contrast, Hue and Saturation

¡ video overlay interface

위 2개 외 ximagesink sdlsink등으로 구현됨

window handle을 넘기면 거기에 비디오를 그림

11. Clocks and synchronization in

¡ Non-live sources

file에서 읽고

동기화된 방식으로 재생

여러 stream들이 동기화 되어야 함 (audio/video/subtitle)

¡ capture

여러 live source에서의 media를 muxing/mixing

오디오와 비디오의 녹화 (from microphone/camera)

¡ streaming (from slow network) with buffering

보통 web streaming case이며, 이는 http를 통해 streaming server에 접근

network

web streaming (from http server)

¡ capture from live source & playback to live source with configurable latency

카메라 녹화 중 효과 적용

UDP로부터의 low latency streaming

¡ simultaneous live cpature + playback from prerecorded content

이전 녹음된 것을 재생하면서 레코딩 하는 경우

이전에 녹음된 것과 완벽히 동기화 된 녹음을 하기 위함

¡ GstClock object

buffer timestamps

¡ SEGMENT event

11.1. Clock running-time

clock time은 늘 0부터 시작하지는 않음

last reboot 시점에서의 lcock, known start date 등을 사용

¡ GstClock

gst_clock_get_time에 따른 absolute-time을 리턴

monotonically increasing (순증가)

이 절대 시간을 가지고 running-time이 계산됨

base-time이라고 불리우는 이전 snapshot때의 absolute-time

runnig-time = absolute-time - base-time

¡ clock time

순증가 (절대 시간) - system clock time임

¡ running time

재생이 진행되는 시간

전체 재생 이후 replay 되는 시간까지 순증가

0부터 증가

¡ stream time

media duration 중 positon을 의미

0부터 증가

¡ base time

재생이 시작되는 시점의 clock time임

재생은,

clock-time - base-time = running-time

위 수식이 동일한 경우 buffer는 재생 됨

¡ GstPipeline 객체

playing state에서

GstClock 객체와 base-time을 유지

pipeline은 선택된 GstClock에 대한 handle을 각 elem에 줌

with selected base-time

¡ pipeline 내 모든 객체들은

동일 clock과 base-time을 지님

즉, 모든 elem은 running-time을 계산 할 수 있음

11.2. Buffer running-time

¡ buffer running-time 계산

buffer가 제공하는

buffer timestamp와 SEGMENT event가 필요

¡ gst_segment_to_running_time()

SEGMENT event를 GstSegment 객체로 전환

이후

gst_segment_to_running_time()로 buffer running-time을 계산

¡ sync

보통 sink elem에서 수행

sink는 pipeline에 설정된 latency를 고려하고 이것을

buffer running-time에 더한 후 pipeline clock에 동기화 함

¡ Non-live sources

의 timestamp buffers는 0부터 시작

flushing seek 이후 buffer는 다시 runnig-time이 0부터

¡ live sources

buffer의 최초 byte가 capture 되었을 때의

pipeline running-time에 matching하는 running-time 사용

11.3. Buffer stream-time

¡ stream-time이 stream 내 position임

buffer timestamps와 이전 SEGMENT event를 가지고 계산됨

¡ media 내의 time을 표현

0에서 total duration 사이의 시간

¡ used for

POSITION query 시 현재 시간 report

seek event에서 사용되는 position

controlled value에 대한 동기화에 사용되는 position

¡ stream-time은

stream의 sync에는 사용되지 않음

sync는 running-time으로만 수행됨

11.4. Clock providers

¡ pipielien 내 GstClock을 제공하는 elem임

재생 rate는 system clock rate에 맞추는 것이 아님

보통 audio에 맞춤

ex. 44.1 KHz

internal clock을 지닌 elem이 동기화 필요 시,

언제 pipeline clock에 대한 시간이 내부 clock에 따라 발생하는지를 추정해야 함

추정하려면, 이것의 clock을 pipeline clock에 종속 시켜야 함

pipeline clock이 정확히 elem의 internal clock과 같다면,

elem은 종속 과정이 필요 없고

직접 pipeline clock을 써서 playback의 schedule을 하면 됨

(이것이 더 빠르고 정확함)

그래서 보통 audio input과 같은 혹은 output device과 같은 internal clock을 지닌 elem은,

pipeline에 대한 clock provider가 됨

pipeline이 PLAYING state가 되면,

이것은 sink 부터 source까지 pipeline 내 모든 elem에 대해 전파되며,

elem에게 clock을 제공할 수 있는지 물어봄

¡ clock을 제공할 수 있는 last elem이 clock provider로 사용됨

보통의 playback pipeline에서는 audio sink가 선호됨

capture 시에는 source element에서의 clock이 사용됨

¡ bus message

clock과 clock provider를 알리는 bus message가 있음

NEW_CLOCK message on the bus

clock provider가 pipeline에서 제고되면, CLOCK_LOST message가 발생함

app은 이 경우 PAUSED 상태로 가야 하고 새로운 clock을 선택해야 함

11.5. Latency

¡ latency

timestamp X에서 capture된 sample이 sink까지 도달하는데 걸리는 시간

이 시간은 pipeline 내 clock에 반대되어 측정됨

clock에 반대되어 동기화 되는 elem들은 sink들 뿐임

buffer를 지연 시키는 elem이 없기에 latency는 늘 0임

live source의 pipeline 경우,

latency가 존재

live source에서 존재

¡ audio source 경우,

최초 sample은 time 0에서 capture됨

source가 buffer를 44100 sample들을 push 하면, at 44100 Hz

1초의 버퍼임

buffer의 TS는 0이고 clock의 시간이 now >= 1 sec. 이기에

sink는 이 buffer를 drop함 (늦었기에)

sink에서 latency compensation이 없다면, 모든 buffer는 drop됨

11.5.1. Latency compensation

¡ LATENCY query

모든 sink에 대해 수행됨 (in pipeline)

pipeline은 maximum latency를 선택하고 이것을 LATENCY event로 설정

LATENCY event에 의해 모든 sink elem은 재생을 지연

모든 sink은 동일 시간의 지연을 지니기에, 모두 sync에 상대적임

11.5.1.1. Dynamic Latency

pipeline에 elem의 add/remove 시, 혹은 elem의 prop 수정 시, latency가 변경 될 수 있음

elem은 pipeline 내 latency의 change에 대해 LTENCY message를 bus로 보내 알림

app은 이것을 받고 새로운 latency를 재분배할지 말지 결정해야 함

pipeline 내 latency의 변경은 들을수있는 혹은 볼 수 있는 glitch를 유발

그렇기에 app에 의해서만 수행 되어야 함

12. Buffering

    +---------+   +---------+   +-------+
    | httpsrc |   | buffer  |   | demux |
    |      src - sink      src - sink   ....
    +---------+   +---------+   +-------+

slow network에서 read 후 buffer라는 queue에 저장

¡ buffer element는

low, high watermark를 지님 (단위는 bytes)

¡ watermark 사용 방식

아래 1~4 내용 (demuxer가 push mode 인 경우에만 해당)

BUFFERING message에서

high watermark인 경우 -> 재생 상태 진입

low watermark인 경우 -> pause하여 buffering 상태 진입

1) buffer Element의 BUFFERING message

buffer element는 high watermark에 도달 할 때까지 BUFFERING message를 post

이를통해 app은 pipeline의 PAUSED를 유지하는 시점을 알 수 있음

이는 sink에서 data가 preroll되는 동안 srcpad가 pushing하는 것을 pause함

2) high watermark에 도달하면,

BUFFERING message는 100%를 알리며 post 됨 -> app은 이때 playback continue 하면 됨

3) 재생 중, low watermark에 도달 시 (hit),

queue는 BUFFERING message를 다시 보냄

이로서 app은 high watermark까지pipeline을 다시 PAUSE 시킴 <- rebuffering stage

4) 재생 중 queue level은 high와 low 사이를 fluctuate 할 수 있음

network irregularities를 compensate하기 위해서

이 buffering method는

demuxer가 push mode로 동작 시 사용 가능

seek은 network source에 대해서 수행 됨

효과적인 seeking이 안되된가 live streaming 처럼 총 량을 알 수 없는 경우, 사용이 바람직함

¡ wateramrk 설정

low와 high에 대한 good value를 설정해야 함

watermark 설정 시 고려 점

1) network bandwidth

이후 watermark 설정 - buffering이 fixed amount time 소모 시

queue2 element가 지닌 property

max-size-time property

use-rate-estimate property

playbin이 지닌 property

buffer-duration

: rate estimate으로 buffering 할 data의 size를 결정

2) codec bitrate

재생 전에 얼마만큼의 고정량의 data가 필요한지 판단하는데 사용

buffering element는 stream의 bitrate를 알 수 없으나 query 하여 획득 가능

3) 고정 amount of bytes로 시작

rebuffering의 시간을 측정

app에서 limit으로 설정한 rebuffering 시간 동안 queue의 size를 증가

¡ buffering element

pipeline 어디든 삽입 가능

예를들어

u decoder element 앞에 삽입 가능

u 이를 통해 low/high watermark설정 가능

¡ playbin의 buffering flag

buffering은 parsed data에 대해 수행

later state에 대해 buffering 하는 것의 장점은,

demuxer가 pull mode로 동작하게 할 수 있다는 것

12.1. Download buffering

    +---------+   +---------+   +-------+
    | httpsrc |   | buffer  |   | demux |
    |       src - sink    src - sink    ....
    +---------+   +----|----+   +-------+
                       V
                     file

server에서 고정 크기의 file을 streaming 시,

app은 전체 file을 disk로 download 여부를 결정 할 수 있음

이 때, buffer element는

push와 pull 기반의 srcpad를 demuxer로 제공하여

downloaded file을 navigate할 수 있게 함

* client가 총 량을 알 수 있는 경우만 적합함

이 경우,

요구되는 range가 downloaded area + buffersize 내에 없을 시, buffering message가 발생

buffering message는 incremental download가 수행중이라는 걸 알리는 indication 포함

-> app이 buffering을 보다 지능적으로 수행 가능하게 해 줌

(using the BUFFERING query - see 15.5)

12.2. Timeshift buffering

    +---------+   +---------+   +-------+
    | httpsrc |   | buffer  |   | demux |
    |       src - sink   src - sink    ....
    +---------+   +----|----+   +-------+
                       V
                    fie-ringbuffer

이 mode에서, 고정 크기의 ring buffer가 download된걸 유지

ring buffer의 size에 의존해 buffered data에 대해서는 seeking 가능

12.3. Live buffering

live pipeline에서,

capture와 playback element 간 fixed latency가 존재

발생원인

1) queue에 의해 발생 (such as a jitterbuffer)

2) audiosink에서의 buffering 등

이런 live pipeline에 대해서도 BUFFERING message는 발생 가능

이를 통해 latency buffering에 대해 user가 알 수 있게 함

app은 보통 이런 state changed를 지닌 buffering message에 대응하지 않음

12.4. Buffering strategies

buffering message와 buffering query를 기반으로 여러 다른 buffering 전략의 구현 방법에 대한 idea

1) No-rebuffer strategy

pipeline으로 충분한 data를 buffering 하여 끊김없는 재생 가능

이를 위해서는 file의

남은 총 재생 시간

남은 총 download 시간

을 알아야 함

if buffering time < playback time

즉, 재생 보다 buffering이 빠르면,

이 경우 방해없이 재생 가능

위의 정보들을 획득하려면, 다음의 query들을 사용하여 가능

DURATION

POSITION

BUFFERING

이 query들을 주기적으로 수행해서 buffering status를 파악할 수 있음

전체 file을 hold하기 위한 충분히 큰 buffer가 필요함

15.2에서 확인 가능한 download strategy가 바로 이것

#include <gst/gst.h>

GstState target_state;

static gboolean is_live;

static gboolean is_buffering;

static gboolean

buffer_timeout (gpointer data) {

GstElement *pipeline = data;

GstQuery *query;

gboolean busy;

gint percent;

gint64 estimated_total;

gint64 position, duration;

guint64 play_left;

query = gst_query_new_buffering (GST_FORMAT_TIME);

if (!gst_element_query (pipeline, query))

return TRUE;

gst_query_parse_buffering_percent (query, &busy, &percent);

gst_query_parse_buffering_range (query, NULL, NULL, NULL, &estimated_total);

if (estimated_total == -1)

estimated_total = 0;

/* calculate the remaining playback time */

if (!gst_element_query_position (pipeline, GST_FORMAT_TIME, &position))

position = -1;

if (!gst_element_query_duration (pipeline, GST_FORMAT_TIME, &duration))

duration = -1;

if (duration != -1 && position != -1)

play_left = GST_TIME_AS_MSECONDS (duration - position);

else

play_left = 0;

g_message ("play_left %" G_GUINT64_FORMAT", estimated_total %" G_GUINT64_FORMAT

", percent %d", play_left, estimated_total, percent);

/* we are buffering or the estimated download time is bigger than the

* remaining playback time. We keep buffering. */

is_buffering = (busy || estimated_total * 1.1 > play_left);

if (!is_buffering)

gst_element_set_state (pipeline, target_state);

return is_buffering;

}

static void

on_message_buffering (GstBus *bus, GstMessage *message, gpointer user_data) {

GstElement *pipeline = user_data;

gint percent;

/* no state management needed for live pipelines */

if (is_live)

return;

gst_message_parse_buffering (message, &percent);

if (percent < 100) {

/* buffering busy */

if (!is_buffering) {

is_buffering = TRUE;

if (target_state == GST_STATE_PLAYING) {

/* we were not buffering but PLAYING, PAUSE the pipeline. */

gst_element_set_state (pipeline, GST_STATE_PAUSED);

}

static void

on_message_async_done (GstBus *bus, GstMessage *message, gpointer user_data) {

GstElement *pipeline = user_data;

if (!is_buffering)

gst_element_set_state (pipeline, target_state);

else

g_timeout_add (500, buffer_timeout, pipeline);

}

gint

main (gint argc,

gchar *argv[]) {

GstElement *pipeline;

GMainLoop *loop;

GstBus *bus;

GstStateChangeReturn ret;

/* init GStreamer */

gst_init (&argc, &argv);

loop = g_main_loop_new (NULL, FALSE);

/* make sure we have a URI */

if (argc != 2) {

g_print ("Usage: %s <URI>\n", argv[0]);

return -1;

}

/* set up */

pipeline = gst_element_factory_make ("playbin", "pipeline");

g_object_set (G_OBJECT (pipeline), "uri", argv[1], NULL);

g_object_set (G_OBJECT (pipeline), "flags", 0x697 , NULL);

bus = gst_pipeline_get_bus (GST_PIPELINE (pipeline));

gst_bus_add_signal_watch (bus);

g_signal_connect (bus, "message::buffering",

(GCallback) on_message_buffering, pipeline);

g_signal_connect (bus, "message::async-done",

(GCallback) on_message_async_done, pipeline);

gst_object_unref (bus);

is_buffering = FALSE;

target_state = GST_STATE_PLAYING;

ret = gst_element_set_state (pipeline, GST_STATE_PAUSED);

switch (ret) {

case GST_STATE_CHANGE_SUCCESS:

is_live = FALSE;

break;

case GST_STATE_CHANGE_FAILURE:

g_warning ("failed to PAUSE");

return -1;

case GST_STATE_CHANGE_NO_PREROLL:

is_live = TRUE;

break;

default:

break;

}

/* now run */

g_main_loop_run (loop);

/* also clean up */

gst_element_set_state (pipeline, GST_STATE_NULL);

gst_object_unref (GST_OBJECT (pipeline));

g_main_loop_unref (loop);

return 0;

}

¡ pipeline의 PAUSED 상태 설정

buffering이 필요한 경우에 preroll state 에서는 buffering message를 받음

u on_message_async_done이 발생하는 경우가 prerolled state임

이 경우, buffering이 going on인지 여부를 확인 하여

그렇지 못한 경우 재생을 시작함

buffering이 going on 상태였다면, buffering state를 poll하기위해 timeout을 시작해야 함

download 예상 시간이 남은 재생 시간보다 작다면, playback을 시작하면 됨

13. Dynamic Controllable Parameters

13.1. Getting Started

¡ controller subsystem

stream-time에 대해 gobject properties를 설정하는 간단한 방법을 제공

보통은 g_object_set을 통해 property가 변경됨

u 이를 신뢰성 있는 timing에 처리하는 것은 거의 불가능함

¡ control-binding

control-sources를 properties에 붙이는 것으로서 이 controller는 time을 고려함

control-value를 gobject property에 map

u .type을 converting 하고 target property value range로 값을 scaling 함

run-time에서 element는 current stream-time이 gobject properties를 update할 수 있도록

u value의 변화를 계속 pull 함

gst는 몇 개의 control-source들과 control-binding들을 이미 포함하고 있음

(in the core library, gstcontroller library)

그러나 app은 각각의 base class들의 sub-classing을 통해 app 용으로 정의해야함

¡ 대부분의 controller mechanism은 GstObject로 구현됨

¡ Control-sources

- 주어진 time-stamp에 대한 value를 제공함 (보통 0.0~1.0 사이의 값)

¡ 사용방법

gstreamer-controller을 link하고, 다음과 같이 include

...

#include <gst/gst.h>

#include <gst/controller/gstinterpolationcontrolsource.h>

#include <gst/controller/gstdirectcontrolbinding.h>

...

linker에

pkg-config for gstreamer-controller-1.0

를 사용해서 필요한 것들을 모두 linker와 compiler를 위해 지정 가능

13.2. Setting up parameter control

pipeline에 대해 parameter 제어를 하고자 하면,

¡ 1) control-source 생성

ex. interpolation control-source 사용 경우

csource = gst_interpolation_control_source_new ();

g_object_set (csource, "mode", GST_INTERPOLATION_MODE_LINEAR, NULL);

¡ 2) control-binding 수행

control-source를 gobject property에 attach

하나의 control-source는 별도의 control-binding을 통해 여러 object property에 attach 가능함

gst_object_add_control_binding (object, gst_direct_control_binding_new (object, "pr

이런 type의 control-source는 time-stamped parameter의 변경에 대한 list로부터 새로운 property value를 취함

source smoothing parameter changes를 통해 gap을 채울 수 있음

이런 행동은 control-source의 mode property의 세팅을 통해 설정될 수 있음

다른 control source 중에는 sin() 함수의 호출을 통해 value들의 stream을 생성하는 것도 있음

이 source의 경우 주파수 설정 parameter등이 있음

control-source가 GstObjects이면, control-source들을 이런 properties에 역시 attach 가능함

몇몇 control point의 set이 가능하며,

time-stamped gdouble value들은 보통 0.0에서 1.0 사이의 값을 지님

1.0의 값은 target properties의 value range에 maximum value에 map 됨

timestamp에 도달하면 값은 active 됨

도달해도 값들은 여전히 list 내에 유지됨

만약 pipeline이 segmented seek을 사용해서 loop를 run 하고 있다면,

control-curve도 반복됨

GstTimedValueControlSource *tv_csource = (GstTimedValueControlSource *)csource;

gst_timed_value_control_source_set (tv_csource, 0 * GST_SECOND, 0.0);

gst_timed_value_control_source_set (tv_csource, 1 * GST_SECOND, 1.0);

이제 모든것이 play 준비 상태가 되었음

만약 control-source가 volume property에 bound 되면, 1초에 대해 fade-in으로 향하게 됨

한가지 주의할점은, gstreamer로 온 volume element의 volume propery 상에서는 value rage가 0.0에서 4.0임

이 경우, 위의 control-source가 volume property에 attach 되면, 400%까지 ramp up 됨

built-in live mode

property가 control-source를 지니고 있다고 해도

assigned one은 g_object_set을 통해 GOject property를 변경할 수 있음

GObject property를 GUI widget에 bindig 시켰을 경우에 매우 유용함

user가 Widget으로 값을 조절 시, one은 GObject property를 set 할 수 있고 다음 설정에 의해 값이 override될 때까지 유효함

smoothed parameter에 대해서도 마찬가지임

단, property를 끊임없이 update하는 control-source에 대해서는 동작하지 않음

(e.g. the lfo_control_source)

14. Threads

gstreamer는 multi-threaded 되어 있으며, thread-safe 함

대부분은 app에 노출되지 않음

단, 특정한 경우 application은 thread를 직접 운영해야 할 수도 있음

14.1. Scheduling in GStreamer

pipeline 내 각 element는 자신이 어떻게 schedule될지 결정할 수 있음

어떤 element가 sink pad로부터 pulling/혹은

source pad 상에서의 pushing을 위해 thread를 start하기 위해, thread를 운영할 수 있음

element는 또한 push 그리고 pull mode 각각을 위한 data processing을 위해

upstream 혹은 downstream thread를 사용할 수 있음

GST는 어떻게 schedule될지에 대해서는 제약을 두지 않음

see. "the Plugin Writer Guide" for more details

data processing을 위해 thread 사용 시 (streaming thread),

streaming thread는 (혹은 GstTask object는) GstTaskPool을 통해 생성됨

이제 tasks와 pools에서 어떻게 notification을 받는지 설명할 것임

14.2. Configuring Threads in GStreamer

¡ STREAM_STATUS

bus message이며, streaming thread의 상태를 알려줌
이 message에서는 다음의 정보를 획득 할 수 있음

. new thread가 생성되려 할 때,

GST_STREAM_STATUS_TYPE_CREATE으로 해당 message를 수신

이후 GstTask 내에서 GstTaskPool 설정 가능

custom taskpool은 streaming threads의 구현을 위해 task를 위한 custom thread를 제공함

custom taskpool을 사용하고자 한다면, 동기화된 방식으로 해당 message는 다뤄져야 함

15. Autoplugging

automatically detect the media type of a stream and automatically generate the best possible pipeline

자동으로 최적의 elem을 찾아서 pipeline을 구성하고자 할 때 사용되는 기능

system에서 available한 elem을 찾아서 수행함

¡ high-quality autopluggers

¡ Media types

stream을 식별하는데 사용됨

media type에 대한 agreement는 negotiation 시 pad에 있는 capability의 media type으로 결정

elem은 반드시 src/sink 각각 pad에 media type과 연관

u GStreamer registry에 elem 별 type에 대해 저장 되어 있음

file-srouce의 src pad: any

ogg-demuxer의 sink pad: application/ogg

src pad: audio/x-vorbis

vorbis-decoder

sink pad: audio/x-vorbis

src pad: audio/x-raw, format=F32LE

converter

sink pad: audio/x-raw, format=F32LE

src pad: audio/x-raw, format=S16LE

audio-output

sink pad: audio/x-raw, format=S16LE

¡ capability

media type과 property들

보통 많이 사용되는 format에서는 stream에 대한 property 기술이 필요 없음

media type만 필요

media type과 property들에 대한 full list는 Pligin Writer's Guide에 명시

typefinding 과 autoplugging

¡ 1) media stream에서 type 찾기

¡ 2) type으로 pipeline 구성하기

15.1. Media stream type detection

media stream의 loading 시에는 type을 알 수 없는것이 보통임

pipeline 구성 전 stream type을 알아야 함

¡ typefinding

pipeline의 normal part임 (부분임)

GStreamer는 typefinding을 통해 type을 알아냄 (보통)

typefind는

data를 읽어 들이면서 type을 찾음 (찾을때까지 읽음)

이 때 모든 plugin에 data를 제공함

typefinding(typefind elem)은 typefinder를 구현하는 모든 plugin들에 data를 제공

¡ typefind elem

signal을 emit하고

여기서 passthrough module로 동작함

type이 발견되지 않으면,

error를 emit하고 media processing을 stop

elem이 type을 typefind elem이 찾으면,

app이 이것을 가지고 pipeline에 plug할때 사용

¡ typefinder 기능

이 기능을 구현한 elem은 media type을 제공하게 되어 있음

- data를 받고 살펴본 후 media type을 확인

- 모든 elem에 대해 처리하고 나면 app은 모든 type을 알게 됨

그런데,

보통 file extension으로 파악하기도 함

ex. detected media type

static void

cb_typefound (GstElement *typefind,

guint probability,

GstCaps *caps,

gpointer data)

{

GMainLoop *loop = data;

gchar *type;

type = gst_caps_to_string (caps);

g_print ("Media type %s found, probability %d%%\n", type, probability);

g_free (type);

/* since we connect to a signal in the pipeline thread context, we need

* to set an idle handler to exit the main loop in the mainloop context.

* Normally, your app should not need to worry about such things. */

g_idle_add (idle_exit_loop, loop);

}

...

main (...

{

loop = g_main_loop_new (NULL, FALSE);

pipeline = gst_pipeline_new ("pipe");

bus = gst_pipeline_get_bus (GST_PIPELINE (pipeline));

gst_bus_add_watch (bus, my_bus_callback, NULL);

gst_object_unref (bus);

filesrc = gst_element_factory_make ("filesrc", "source");

g_object_set (G_OBJECT (filesrc), "location", argv[1], NULL);

typefind = gst_element_factory_make ("typefind", "typefinder");

g_signal_connect (typefind, "have-type", G_CALLBACK (cb_typefound), loop);

...

fakesink = gst_element_factory_make ("fakesink", "sink");

/* setup */

gst_bin_add_many (GST_BIN (pipeline), filesrc, typefind, fakesink, NULL);

gst_element_link_many (filesrc, typefind, fakesink, NULL);

gst_element_set_state (GST_ELEMENT (pipeline), GST_STATE_PLAYING);

g_main_loop_run (loop);

/* unset */

gst_element_set_state (GST_ELEMENT (pipeline), GST_STATE_NULL);

gst_object_unref (GST_OBJECT (pipeline));

어느 시점에 callback이 호출되는지 파악 (돌려보면서) 필요

plug 시점

일단, media type이 파악 된 후에야 elem을 plug 할 수 있음

15.2. Dynamically autoplugging a pipeline

see CH. 20

16. Pipeline manipulation

app에서 pipeilne으로 data 추가 방법

pipeline에서 data read 방법

pipeline의 속도, length, starting point 제어 방법

pipeline의 data processing을 listen 하는 방법

16.1. Using probes

¡ probe는 pad listenner임 (즉, callbabck)

pad에 attach 됨 (gst_pad_add_probe)

pad에서 제거는

gst_pad_remove_probe()

¡ probe

pad 상의 activity를 notify 함

u - buffers,

u - events

u - queries

pad에 어떤 것을 listen 할지 정의 가능

pad가 probe로 notify 하는 activities

¡ 1) buffer PULL/PUSH

buffer가 pushed 혹은 pulled인 경우, probe에 등록하려면,

GST_PAD_PROBE_TYPE_BUFFER

다음의 flag로 어떤 mode에 대해 관심 있는지 표시 가능

GST_PAD_PROBE_TYPE_PUSH

GST_PAD_PROBE_TYPE_PULL

probe로

버퍼에 대해 inspect, modify, drop 가능

¡ 2) bufferlist가 pushed

GST_PAD_PROBE_TYPE_BUFFER_LIST

bufferlist가 push 되면, probe에 등록할 때 이것으로 등록

event는

pad를 거쳐 travel함

¡ 3) pad를 통한 event 받기

받을 event의 방향 설정

GST_PAD_PROBE_TYPE_EVENT_DOWNSTREAM

GST_PAD_PROBE_TYPE_EVENT_UPSTREAM

GST_PAD_PROBE_TYPE_EVENT_BOTH 가능

flush event

기본적으로는 notification을 만들지 않음

받으려면,

GST_PAD_PROBE_TYPE_EVENT_FLUSH 을 명시적으로 enable 해야 함

(push mode에서만 noti 함)

이 probe로 event를 inspect, modify or drop 가능

¡ 4) pad를 통한 query 받기

GST_PAD_PROBE_TYPE_QUERY_DOWNSTREAM

GST_PAD_PROBE_TYPE_QUERY_UPSTREAM

로 downstream/upstream 선택

GST_PAD_PROBE_TYPE_QUERY_BOTH

둘 다 선택

query probe는 2회 noti 됨

- 한번은 up/down 시,

- 다른 한번은 query result가 return 될 때

GST_PAD_PROBE_TYPE_PUSH

GST_PAD_PROBE_TYPE_PULL

각각 query 수행 시,

query가 result를 return 시에 callback이 발생함을 의미

이 probe로 query에 대해 inspect, modify 가능

probe callback에서 query에 대한 answering을 할 수 있음

- query 내 result value를 위치시킴으로서

- 그리고 GST_PAD_PROBE_DROP을 callback에서 reutrn

¡ 5) dataflow에 대한 noti

probe에 dataflow를 block 요청 가능

callback이 return 시

사용 경우

- unlinked 경우

- unlink 하려는 경우

이런 경우 unblock이 아니면,

unlinked pad에 data pushed 시 pipeline은 error state로 천이됨

blocking probe라고 불림

GST_PAD_PROBE_TYPE_BLOCK flag로 활성화 됨

이를 설정하면 선택된 activity 상의 dataflow를 block 할수 있음

probe 제거 시 pad는 다시 unblock됨

(callback에서 GST_PAD_PROBE_REMOVE 리턴 시)

현재 block 된 item을 pass 시키려면,

GST_PAD_PROBE_PASS을 callback에서 return (다음에는 다시 block됨)

¡ 6) idle probe

no activity에 대한 noti

GST_PAD_PROBE_TYPE_IDLE flag로 probe 설정 시,

GST_PAD_PROBE_TYPE_PUSH / GST_PAD_PROBE_TYPE_PULL

를 명시하여 해당 경우에 대해서만 noti 받을 수도 있음

idle probe는 blocking probe이기도 함

- idle probe가 설치 된 이상 pad 상으로 data를 pass 시키지 않기 때문

idle probe들이 동적으로 pad를 relink할 수 있도록 가능함

16.1.1. Data probes

¡ pad 상에 data가 지나갈때 noti.

이 probe를 더하려면,

GST_PAD_PROBE_TYPE_BUFFER and/or GST_PAD_PROBE_TYPE_BUFFER_LIST

를 명시

¡ data probe 동작

pipeline streaming thread context에서 동작

(Data probes run in pipeline streaming thread context)

callback은 not block이고 보통 이상한 stuff을 수행하지 않음

여기서 뭔가하면 pipeline 성능에 부정적 영향을 미침

bug가 있는 경우 crash나 deadlock 야기

이 probe callback에서 GUI 관련 동작도 하면 안되고,

pipeline의 state chagne도 하면 안됨

app은 custom message를 pipeline의 bus에 post하고,

이런 것이 pipeline을 stop 시킬 수도 있음

¡ _chain()

대부분의 elem 상의 common buffer 동작은 _chain에서 수행됨

이것이 probe callback에서도 수행될 수 있음

ex. p89

static GstPadProbeReturn

cb_have_data (GstPad *pad,
    GstPadProbeInfo *info,
    gpointer user_data)
    ...
{

    buffer = GST_PAD_PROBE_INFO_BUFFER (info);
    buffer = gst_buffer_make_writable (buffer);

    gst_buffer_map (buffer, &map, GST_MAP_WRITE);
    ptr = (guint16 *) map.data;

    /* invert data */
    for
        for
            ptr[..] 조작

    gst_buffer_unmap (buffer, &map);


    GST_PAD_PROBE_INFO_DATA (info) = buffer;
    return GST_PAD_PROBE_OK;
}


main
    ...
    pipeline = gst_pipeline_new ("my-pipeline");

    src    = gst_element_factory_make ("videotestsrc", "src");
    filter = gst_element_factory_make ("capsfilter", "filter");
    csp    = gst_element_factory_make ("videoconvert", "csp");
    sink   = gst_element_factory_make ("xvimagesink", "sink");

    gst_bin_add_many (GST_BIN (pipeline), src, filter, csp, sink, NULL);
    gst_element_link_many (src, filter, csp, sink, NULL);

    GstCaps *filtercaps = gst_caps_new_simple ("video/x-raw",
        "format", G_TYPE_STRING, "RGB16",
        "width", G_TYPE_INT, 384, "height", G_TYPE_INT, 288,
        "framerate", GST_TYPE_FRACTION, 25, 1, NULL);

    g_object_set (G_OBJECT (filter), "caps", filtercaps, NULL);
    gst_caps_unref (filtercaps);

    pad = gst_element_get_static_pad (src, "src");

    gst_pad_add_probe (pad, GST_PAD_PROBE_TYPE_BUFFER,
        (GstPadProbeCallback) cb_have_data, NULL, NULL);


    gst_object_unref (pad);

    gst_element_set_state (pipeline, GST_STATE_PLAYING);

     /* wait until it’s up and running or failed */
    if (gst_element_get_state (pipeline, NULL, NULL, -1) == GST_STATE_CHANGE_FAILURE)
        ...
    ...

Compare that output with the output of “gst-launch-1.0 videotestsrc ! xvimagesink

¡ pad probe callback

버퍼가 writable인 경우에만 buffer의 수정이 가능함

gst_buffer_is_writable로 check 해서 가능 시에만 수정해야 bug를 야기하지 않음

pad probe는

- data를 조사하는데 가장 적합함

data의 수정이 필요한 경우

- pad probe에서 하는것은 보통 바람직하지 않음

- elem.을 새로 만들어서 수행하는 것이 바람직함

GstAudioFilter, GstVideoFilter, GstBaseTransform 등을 사용하면 수비게 가능

¡ Identity element

검사만 하고자 하는 경우에도...

identity elem.을 pipeline에 추가하고,

identity elem의 "handoff" signal에 연결

debugging 용도

"dump" property

"last-message" property

(gst-launch에 -v 주던가 혹은 silent property에 FALSE 주면 활성화)

16.1.2. Play a region of a media file

¡ 2초에서 5초 구간만 재생하고 EOS 처리 하는 방식

¡ 방식

1) uridecodebin element을 PAUSED state로 천이 (모든 source pad를 block)

2) 모든 source pad에 data가 있음 (prerolled)

3) prerolled pipeline에 대해

media의 duration을 요청한 후 seek 할 수 있음

4) 관심 region을 설정한 후, sink elem을 연결하고,

source pad를 unblock하여 pipeline이 PLAYING state로 가게 함

5) sink에 의해 재생 중임을 알 수 있음 (EOS 전까지)

ex.

static GMainLoop *loop;
static volatile gint counter;
static GstBus *bus;
static gboolean prerolled = FALSE;
static GstPad *sinkpad;



dec_counter (GstElement * pipeline) {
    if (prerolled)
        return


    if (g_atomic_int_dec_and_test (&counter))
        prerolled = TRUE;


        gst_bus_post (bus, gst_message_new_application(
            GST_OBJECT_CAST (pipeline),
            gst_structure_new_empty ("ExPrerolled")));
}


cb_blocked (GstPad *pad,
    ... {
    GstElement *pipeline = GST_ELEMENT (user_data);


    if (prerolled)
        return GST_PAD_PROBE_REMOVE;


    dec_counter (pipeline);
    return GST_PAD_PROBE_OK;
}


cb_pad_added (GstElement *element,
   ... {
    GstElement *pipeline = GST_ELEMENT (user_data);


    if (prerolled)
        return

    g_atomic_int_inc (&counter);

     gst_pad_add_probe (pad, GST_PAD_PROBE_TYPE_BLOCK_DOWNSTREAM,
        (GstPadProbeCallback) cb_blocked, pipeline, NULL);

     gst_pad_link (pad, sinkpad);
}


cb_no_more_pads (GstElement *element,
    ... {
    GstElement *pipeline = GST_ELEMENT (user_data);
    if (prerolled)
        return

    dec_counter (pipeline);
}

cb_message (GstBus *bus,
    GstMessage *message,
   ...
{
    GstElement *pipeline = GST_ELEMENT (user_data);

    switch (GST_MESSAGE_TYPE (message)) {
    case GST_MESSAGE_ERROR:
        g_main_loop_quit (loop);
    case GST_MESSAGE_EOS:
        g_main_loop_quit (loop);
    case GST_MESSAGE_APPLICATION:
       if (gst_message_has_name (message, "ExPrerolled"))
            g_print ("we are all prerolled, do seek\n");
            gst_element_seek (pipeline,
                1.0, GST_FORMAT_TIME,
                GST_SEEK_FLAG_FLUSH | GST_SEEK_FLAG_ACCURATE,
                GST_SEEK_TYPE_SET, 2 * GST_SECOND,
                GST_SEEK_TYPE_SET, 5 * GST_SECOND);
            gst_element_set_state (pipeline, GST_STATE_PLAYING);
    ...


main (gint argc,
    ...
{
    GstElement *pipeline, *src, *csp, *vs, *sink;
    ....
    pipeline = gst_pipeline_new ("my-pipeline");

    bus = gst_pipeline_get_bus (GST_PIPELINE (pipeline));

    gst_bus_add_signal_watch (bus);

    g_signal_connect (bus, "message", (GCallback) cb_message, pipeline);

    src = gst_element_factory_make ("uridecodebin", "src");
    g_object_set (src, "uri", argv[1], NULL);

    csp = gst_element_factory_make ("videoconvert", "csp");
    vs = gst_element_factory_make ("videoscale", "vs");
    sink = gst_element_factory_make ("autovideosink", "sink");

    gst_bin_add_many (GST_BIN (pipeline), src, csp, vs, sink, NULL);
    gst_element_link_many (csp, vs, sink, NULL);

    sinkpad = gst_element_get_static_pad (csp, "sink");
    g_atomic_int_set (&counter, 1);


    g_signal_connect (src, "pad-added",
        (GCallback) cb_pad_added, pipeline);

    g_signal_connect (src, "no-more-pads",
       (GCallback) cb_no_more_pads, pipeline);

    gst_element_set_state (pipeline, GST_STATE_PAUSED);

    g_main_loop_run (loop);

    gst_element_set_state (pipeline, GST_STATE_NULL);

    gst_object_unref (sinkpad);
    gst_object_unref (bus);
    gst_object_unref (pipeline);
    g_main_loop_unref (loop);
...
}

¡ custom message

uridecidebin이 preroll 되어 있는 main thread에 custom message를 사용할 수 있음

main thread가 이걸 받은 후 requested region으로 flushing seek을 요청 (issue)

seek은 일시적으로 pad를 unblock하고, 새로운 data가 오면 reblock

probe를 제거하기 위해 이 두 번째 block을 감지하고,

pipeline을 PLAYING state로 set 하면,

2에서 5초를 재생 후 EOS를 발생

16.2. Manually adding or removing data from/to a pipeline

¡ pipeline에 특정 data를 넣기 혹은 pipeline의 data 받기

언제나 plugin을 새로 만들고 base class들을 사용하는 것이 좋음

Plugin Writer's Guide를 보면 됨

이런 경우에 사용 가능한 elem들

1) appsrc (imaginary source)

2) appsink (imaginary sink)

이런 elem들에 동일한 방식이 적용됨

16.2.1. Inserting data with appsrc

¡ appsrc 사용

설정 필요

동작 mode: push/pull

"random-access"가

¡ preroll

camera가 roll된 후 action 되기 전까지의 기간

¡ appsrc 예제

. data를 pipeline에 insert하는 예제

. 몇 가지 설정이 있음

¡ 설정

. push / pull mode 설정

- stream-type property를 사용해서 제어

- stream-type이 "random-access"인 경우 pull mode

else 면, push mode

¡ . buffer의 caps 설정

- caps property로 설정

¡ . live mode

- is-live property 설정으로 live mode로 설정 가능

- live mode는 min-latency와 max-latency 설정이 중요함

min-latency: buffer capture와 appsrc로 pushed 되는 시간 이어야 함

max-latency

live mode에서는 pipeline running-time을 가지고 buffer에 timestamp를 줘야 함

이 시간은 buffer의 first byte가 획득 되는 시간

¡ . do-timestamp property

- 이 perperty로 appsrc가 timestamp 할 수 있음

- min-latency는 0가 되어야 함

buffer가 appsrc로 들어가는 running-time을 기준이기 timestamping 하기 때문

¡ . SEGMENT event format

buffer의 running-time을 어떻게 계산할지를 암시함

반드시 이해하고 설정해야 함

live source에 대해 GST_FORMAT_TIME에 format property를 설정

non-live source의 경우 media type에 의존

buffer에 timestamp를 주고자 하는 경우,

GST_FORMAT_TIME format을 넣어야 함 그렇지 않은 경우 GST_FORMAT_BYTES가 적절함

¡ . random-access mode

- appsrc의 size property에 stream 내 byte의 수를 설정해야 함

- downstream elemtn들이 media의 size를 알 수 있게 하고 필요시 EOS로 갈 수 있게 함

¡ appsrc에 data를 handling하는 방법

gst_app_src_push_buffer()

push-buffer action signal 을 emit

이로서 buffer를 appsrc의 queue에 넣을 수 있음

(appsrc 내 streaming thread가 consume)

push-buffer call을 수행하는 thread로부터의 data transport는 발생하지 않음

¡ max-bytes property

queue에 얼마나 많은 data를 넣을지 제어하는 property

queue가 차면 "enough-data" signal을 발생

받으면 app은 data의 push를 멈춰야함

¡ "block" property

appsrc가 push-buffer method를 data의 처리 가능시 까지 block 함

¡ need-data signal

내부 queue에 data가 running out되면 발생

app은 이 signal을 받으면 data를 feeding하면 됨

¡ seek-data signal

stream-mode property가 "seekable" 혹은 "random-access"로 설정 되어 있는 경우,

appsrc는 "seek-data" signal을 emit 할 수 있음

이 signal argument는 stream 내 원하는 position을 포함

("format" property을 가지고 unit set에 표현됨)

app이 이 seek-data signal을 받으면,

app은 새로운 position으로부터 push-buffer 해야 함

¡ EOS

마지막 byte를 appsrc에 push한 이후,

gst_app_src_end_of_stream()을 호출하여 appsrc가 EOS downstream을 보내게 해야함

이러한 signal들로, app이 appsrc를 push 혹은 pull mode로 동작할 수 있게 함

16.2.1.1. Using appsrc in push mode

¡ appsrc - push mode

stream-type = "seekable" <- seek-data callback 구현 필요

이 model로 여러 network protocol을 구현하는데 사용됨

app은 반복적으로 새로운 buffer를 가지고 push-buffer method를 호출

옵션으로, appsrc의 queue size는 enough-data와 need-data signal을 통해 제어 가능

min-percent property

내부 appsrc queue가 어떻게 empty 가 발생할지 제어 (보통 0 이상으로 설정해 completely draining을 피함)

16.2.1.2. Using appsrc in pull mode

¡ appsrc - pull mode

appsrc가 need-data signal handler를 호출하면,

여기서 need-data signal에서 요청된 data 크기 만큼을 채우면 됨

EOS의 경우에만 이보다 적은 data를 push 하는 것이 허용됨

file access 혹은 other randomly accessible source에 이 model을 사용

16.2.1.3. Appsrc example

Xv-window output에 black/white video를 생성

colorspace conversion element를 사용

variable framerate (0/1)

outgoing buffer에 timestamp 설정

초당 2개 frame

¡ pull mode method of pushing new buffers

p96 example

static GMainLoop *loop;

static void

cb_need_data (GstElement *appsrc,

guint unused_size,

gpointer user_data) {

...

buffer = gst_buffer_new_allocate (NULL, size, NULL);

gst_buffer_memset (buffer, 0, white ? 0xff : 0x0, size);

GST_BUFFER_PTS (buffer) = timestamp;

GST_BUFFER_DURATION (buffer) = gst_util_uint64_scale_int (1, GST_SECOND, 2);

timestamp += GST_BUFFER_DURATION (buffer);

g_signal_emit_by_name (appsrc, "push-buffer", buffer, &ret);

gst_buffer_unref (buffer);

...

}

gint

main(...) {

appsrc = gst_element_factory_make ("appsrc", "source");

g_object_set (G_OBJECT (appsrc), "caps",

gst_caps_new_simple ("video/x-raw",

"format", G_TYPE_STRING, "RGB16",

"width", G_TYPE_INT, 384,

"height", G_TYPE_INT, 288,

"framerate", GST_TYPE_FRACTION, 0, 1, NULL), NULL);

gst_bin_add_many (GST_BIN (pipeline), appsrc, conv, videosink, NULL);

gst_element_link_many (appsrc, conv, videosink, NULL);

g_object_set (G_OBJECT (appsrc), "stream-type", 0, "format", GST_FORMAT_TIME, NULL);

g_signal_connect (appsrc, "need-data", G_CALLBACK (cb_need_data), NULL);

gst_element_set_state (pipeline, GST_STATE_PLAYING);

g_main_loop_run (loop);

...

}

16.2.2. Grabbing data with appsink

¡ appsink

. pull/push model 지원

. gst_app_sink_pull_sample()

gst_app_sink_pull_preroll()

로 data 획득

"pull-sample"

"pull-preroll" signals

blocking method임

- data의 획득 시 까지 혹은 EOS 까지 block 됨

내부에서 queue 사용

- "max-buffers" property로 queue size 설정

- "drop" property로 older buffer의 drop 가능 (queue size max 도달 시)

- blocking은 real-time 성능에 부정적 영향을 미치기에 피해야 함

¡ "emit-signals" property

blocking 사용 안하는 경우, TRUE 설정

"new-sample", "new-preroll" signal을 발생함 (sample을 pull 해야 하는 경우)

¡ "caps" property

appsink가 받는 format 설정

non-fixed caps 임

sample caps를 받아서 pulled sample의 format을 알 수 있음

¡ pull-preroll / pull-sample methods

NULL return 경우,

appsink는 stop 되던가 혹은 EOS 상태로 진입

gst_app_sink_is_eos() 혹은 "eos" property로 EOS state check 가능

¡ 설정 필요 properties

. "sync" property

sink base class가 sample 처리 전에 pupieline clock에 반하여

buffer에 대해 동기화 하게 만들고자 하는 경우,

. "qos" property

Quality-of-Service

raw video frame 처리 시에 base class가 clock에 동기화 되게 하고자 하는 경우,

base class가 QOS event를 upstream으로 보내게 하는 것

. cap property

upstream elememnt들은 format conversion을 시도하여

appsink의 cap에 맞도록 할 것임

GstSample을 check 해서 buffer에 대한 실제 caps을 얻어야 함

16.2.2.1. Appsink example

appsink를 사용해 video snapshot을 capture하는 방법

ex. 100p

16.3. Forcing a format

video size, format,

audio bitsize, number of channels 등 설정 하고자 하는 경우,

pipeline의 GstCaps를 강제하여 설정 가능

¡ filtered caps

를 통해 가능

link 상의 filtered caps는 두 elem 사이의 "capsfilter" element를 사용해 설정

이 "capsfilter" element의 "caps" property를 GstCaps로서 설정

16.3.1. Changing format in a PLAYING pipeline

PLAYING state에서 pupeline의 format을 동적으로 변경 가능

capsfilter의 caps property만 바꿔주면 가능함

capsfilter는 RECONFIGURE event를 upstream으로 보놰면,

upstream element들이 새로운 format과 allocator에 대해 renegotiation 수행

(upstream elememt들이 source pad 상에서 fixed caps를 사용하지 않아야 동작함)

ex. p 102

pipe = gst_parse_launch_full ("videotestsrc ! capsfilter name=filter ! "

"ximagesink", NULL, GST_PARSE_FLAG_NONE, NULL);

filter = gst_bin_get_by_name (GST_BIN (pipe), "filter");

gst_element_set_state (pipe, GST_STATE_PLAYING);

// 될 때 까지 아래 caps의 width/height 값을 변경 해 가면서 설정 변경

capsstr = g_strdup_printf ("video/x-raw, width=(int)%d, height=(int)%d", width, height);

caps = gst_caps_from_string (capsstr);

g_object_set (filter, "caps", caps, NULL);

message = gst_bus_poll (GST_ELEMENT_BUS (pipe), GST_MESSAGE_ERROR, 50 * GST_MSECOND);

gst_bus_poll()을 사용해서 message를 받을 경우, 출력 필요 (null이 아닌 경우)

;를 delimeter로 하여 여러 caps를 capsfilter에 설정 가능

capsfilter는 최초 것 부터 negotiation 수행

16.4. Dynamically changing the pipeline

¡ pipeline의 동적 수정(modification)

PLAYING state에서 flow를 끊지 않고 pipeline을 변경

¡ building dynamic pipelines

. removing elements

unlinked pad에 data flow가 없어야 함 (에러 유발)

늘 push mode 시 source pad를 block, 혹은 pull mode 시 sink pad를 block하고 pad를 unlink

. adding elements

element의 state를 parent와 동일 state로 set 하고 dataflow

(그냥 data flow시 최초 NULL state이기에 error)

기본 clock 사용 & pipeline의 현재 base-time 사용

이로서 새 elem은 기존 elem과 동일 running-time을 설정 가능

sink는 buffer를 다른 sink처럼 동기화 가능하고 source는 다른 source에 match 되는

running-time에 buffer를 생성

. unlinking elements

upstream chain에서 제거 시,

EOS event를 down으로 보내 (elememtn sink pad) flush 상태가 되도록 해야 함

이렇게 해야만 data의 손실이 없음

... skip

16.4.1. Changing elements in a pipeline

- ----. .-----------. .---- -

element1 | | element2 | | element3

src -> sink src -> sink

- ----’ ’----------’ ’---- -

¡ PLAYING state에서 elem2를 elem4로 바꾸고자 함

1) block elem1's source pad with a blokcing pad probe to stop dataflow

probe callback will be called after the pad is blocked

2) unlink elem1 and 2

3) flushed out of elem2

by pusing EOS into elem2

put an event probe on elem2's source pad

send EOS to elem2's sinkpad

wait EOS event to appear on elem2's source pad

4) unlinke elem2 and elem3

remove elem2 from the pipeline and set the state to NULLL

5) add elem4 to the pipeline

link elem4 and 3

linke elem1 and 4

6) make sure the elem4's state in the same state as the rest of the elems

should be at leat in the PAUSED state

7) unblock elem1's source pad probe -> continue streaming

ex. p106

adding videoconvert element before and after the effect

(to adjust different colorspaces)

17. IV. Higher-level interfaces for GStreamer applications

standard playback interface

. autopluggers

. playback managing elements

. etc.

18. Chapter 20. Playback Components

. hide the complexity of media type detection and several other rather complex topics

. recommended

plybin or decodebin

¡ playbin

simple playback of media

¡ decodebin

more flexible autoplugger

could add more advanced features such as playlist, crossfading of audio tracks and so on.

18.1. Playbin

GstElement *play = gst_element_factory_make ("playbin", "play");

g_object_set (G_OBJECT (play), "uri", argv[1], NULL);

bus = gst_pipeline_get_bus (GST_PIPELINE (play));

gst_bus_add_watch (bus, my_bus_callback, loop);

gst_element_set_state (play, GST_STATE_PLAYING);

...

18.1.1. playbin의 several features

. settable output ("video-sink" & "audio-sink" properties)

. error, eos, tag, state, media position, seeking

. buffers network-sources

. visualizations for audio-only media

. subtitle

- subtitle from media itself

- subtitle from separate files

: for separate subtitle files, use the "suburi" property

. stream selection / disabling

- from multiple tracks (audio, subtitle), it can choose which one to play back

or decide to turn it off altogether

“gst-launch-1.0 playbin uri=file:///path/to/file”

18.2. Decodebin

Decodebin : actual autoplugger backend of playbin

. accept input from a source that is linked to its sinkpad and will try to detet the media type contained in the stream,

and set up decoder routines for each of those.

-> automatically select decoders

. "pad-added" signal

for each decoded stream, it will emit the signal to let the client know

or "unknown-type" signal

p114 ex.

¡ 가능 사항들

무한의 갯수로 decoded output pad로 decode 가능

tag, error forwarding, state handling 등을 GstElement 식으로 처리 가능

¡ 불가 사항들

알려진 media type들에 대한 input 처리 불가 (DVD, audio-CD 등)

. stream 선택 불가

. decoded video stream 상의 subtitle overlay 불가

gst-launch-1.0 filesrc location=file.ogg ! decodebin ! audioconvert ! audioresample ! autoaudiosink.

18.3. URIDecodebin

¡ decodebin과 유사

주어진 URI를 가지고 source만 auto plugging을 수행함

¡ slow network source

이 경우 buffering element를 자동으로 추가함

buffering element는 BUFFERING message를 post함

(app이 ch. 15에서 설명한 것 수행할 수 있도록 함)

¡ configurations

. buffer-size

. buffer-duration

. download property

. buffering on the parsed/demuxed data with the use-buffering property

p 116

18.4. Playsink

raw decoded audio 및 video, text 에 대한 pad를 요청

¡ features

. GstStreamVolume

. GstVideoOverlay

. GstNavigation

. GstColorBalance

. 자동으로 conversion elem.을 plugging

. no video input 경우, visualization의 rendering을 optionial 처리

. badly muxed file에서 fine-tune 동기화를 위한 A/V sync offset 설정

. last video frame의 snapsnot 기능

ex. p117

audio file에 대해 해당 ex.을 수행하면, visualization 수행함

V. Appendices

how to port GStreamer-0.10 applications to GStreamer-1.0

19. Programs

19.1. gst-launch

gst-launch filesrc location=hello.mp3 ! mad ! audioresample ! osssink

gst-launch filesrc location=redpill.vob ! dvddemux name=demux \

demux.audio_00 ! queue ! a52dec ! audioconvert ! audioresample ! osssink \

demux.video_00 ! queue ! mpeg2dec ! videoconvert ! xvimagesink

¡ gst_parse_launch()

이를 통해 pileline 구성 가능

ex. p121

gst_parse_launch 사용 example

19.1.1. Grammar Reference

gst-launch는 flex/bison parser로 처리됨

저작자표시 비영리 변경금지

'Mathematics' 카테고리의 다른 글

2265. Count Nodes Equal to Average of Subtree (0)	2023.01.27
정보 이론 (0)	2021.10.09

태그

최근글

댓글

공지사항

'Mathematics' 카테고리의 다른 글

관련글

티스토리툴바
